OPGW-24B1-50

2025年8月11日，安徽飞扬通信科技有限公司对OPGW-24B1-50光缆进行了卧式拉力机专项测试，重点验证其整体拉断力、拉伸形变控制及环境适应性。该测试依据国家标准GB/T 7424.2-2021及行业规范，模拟实际工程场景中的力学载荷，为光缆选型提供数据支持。

一、测试背景与标准要求

OPGW-24B1-50光缆作为电力通信系统的核心组件，需满足以下机械性能指标：

• 额定拉断力（RTS）：≥300kN（依据DL/T 832-2016）；

• 短期允许拉力（MAT）：≤60%RTS；

• 动态弯曲半径：≥20倍光缆直径。

测试采用卧式拉力机（型号：FL-5000N），通过模拟光缆在张力放线、覆冰、舞动等场景下的受力状态，评估其结构稳定性与光纤保护能力。

二、测试方法与过程

1. 试样制备

• 选取长度为10m的OPGW-24B1-50光缆，两端安装专用夹具；

• 光缆外径9.6mm，单位长度质量348kg/km，铝包钢截面48.3mm²。

2. 加载程序

• 预加载：施加10%RTS（30kN）预张力，消除光缆初始松弛；

• 分级加载：以5kN/min速率增至60%RTS（180kN），保持10分钟；

• 峰值测试：继续加载至光缆断裂，记录好拉断力及断裂位置。

3. 数据监测

• 光纤应变：通过OTDR实时监测光纤附加衰减（阈值≤0.05dB/km）；

• 护套形变：使用激光位移传感器检测护套变形量（阈值≤2%）。

三、测试结果与分析

1. 机械性能表现

2. 光纤保护效能

• 附加衰减：加载至180kN时，光纤附加衰减为0.03dB/km；

• 应变控制：光纤应变≤0.01%，未超出DL/T 832-2016限值（0.015%）。

3. 结构完整性验证

• 护套完整性：加载后护套无裂纹或渗水现象（依据GB/T 7424.2-F5）；

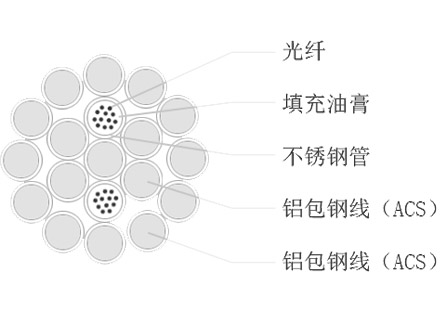

• 余长释放：层绞式结构释放设计余长，避免光纤过度拉伸。

四、工程适配性评估

1. 典型场景应用

• 高压输电线路：在500kV线路中，可承受导线舞动引发的周期性张力波动；

• 新能源并网：适配光伏电站通信系统，抵御强风导致的瞬时过载。

2. 施工优化建议

• 张力放线：控制牵引速度≤0.5m/s，避免局部应力集中；

• 接续保护：采用耐高温预绞丝金具，减少接续点机械损伤风险。

五、测试结论

本次测试表明，OPGW-24B1-50光缆在300kN级拉力下仍保持优异的光纤保护性能，其铝包钢绞线结构与松套管阻水设计有效协同，满足电力通信系统对机械强度与可靠性的双重需求。测试数据为工程设计、施工及运维提供了关键依据。
