GYTA53-24B1

2025年8月4日，安徽飞扬通信科技有限公司对GYTA53-24B1型光缆进行专项测试，重点验证光纤模场直径（MFD）与截止波长（λcc）两项核心参数。测试依据YD/T 901-2001及IEC 60793-1-45:2001标准执行，结果显示所有指标均符合行业规范，为光缆在长距离传输场景中的应用提供技术支撑。

一、测试标准与方法解析

1. 模场直径（MFD）测试依据

模场直径是单模光纤基模能量分布的空间范围，直接影响耦合效率与弯曲损耗。本次测试采用远场可变孔径法（参考IEC 60793-1-45:2001），通过测量不同孔径下的光功率分布，计算得出MFD值。测试波长选择1550nm，符合长途通信系统常用波段要求。

2. 截止波长（λcc）测试标准

截止波长定义为单模光纤仅支持基模传输的好短波长。测试依据GB/T 15972.44-2017《光纤试验方法规范 第44部分：截止波长》，采用22m非成缆光纤样本进行测量，确保结果反映光纤本体特性。

二、GYTA53-24B1光缆参数实测数据

1. 模场直径测试细节

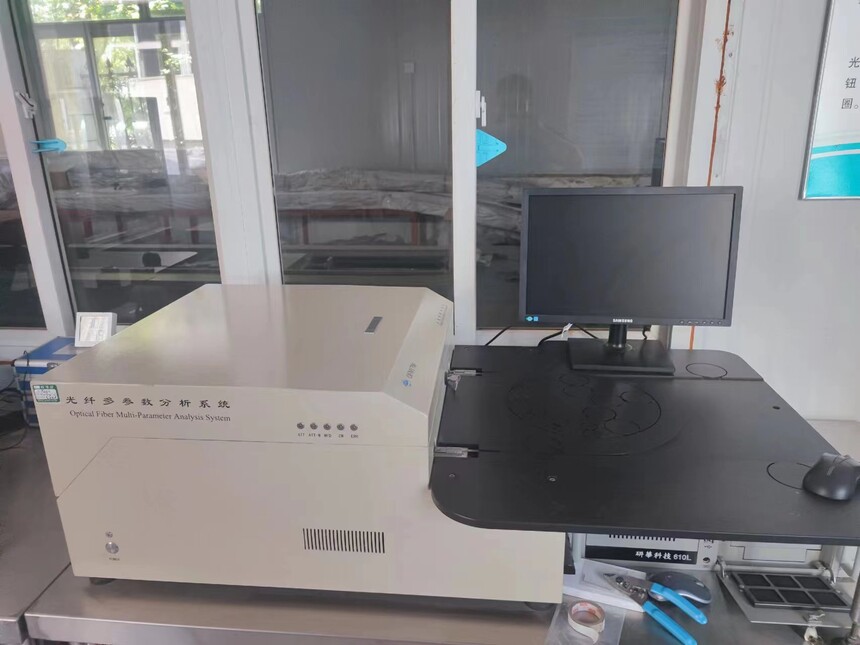

• 测试设备：光纤模场直径分析仪（分辨率0.1μm）

• 关键步骤：

• 光纤端面经研磨抛光后，置于测试仪载物台；

• 通过可变孔径光阑扫描远场光强分布曲线；

• 采用好小二乘法拟合基模能量分布范围，计算MFD。

2. 截止波长测试流程

• 样本制备：截取22m未成缆光纤，两端熔接标准连接器；

• 注入条件：光源波长1310nm，输出功率-3dBm；

• 数据采集：记录传输功率随波长变化曲线，确定λcc阈值。

三、光缆结构与性能适配性分析

GYTA53-24B1光缆采用层绞式松套管结构，其设计对参数达标起到关键作用：

1. 光纤保护：松套管内填充防水化合物（纤膏），减少弯曲应力对模场分布的影响；

2. 机械增强：磷化钢丝中心加强件（抗拉强度≥1800MPa）确保光缆抗压性能，避免外力导致光纤变形；

3. 阻水设计：双面涂塑钢带（PSP）与阻水纱协同作用，防止潮气侵入影响光纤光学特性。

四、质量管控与测试验证

1. 生产环节控制

• 拉丝工艺：光纤预制棒经1550nm波长退火处理，降低折射率分布不均风险；

• 成缆参数：松套管绞合张力控制在±5N范围内，确保光纤余长率5%-7%。

2. 成品复检机制

• 抽样比例：按GB/T 2828.1标准执行AQL 0.65级抽样；

• 检测项目：除MFD与λcc外，增加光纤偏振模色散（PMD）测试（≤0.2ps/√km）。

五、典型应用场景

1. 长途干线传输：适用于G.652.D光纤兼容的C波段（1530-1565nm）DWDM系统；

2. 城域网扩容：支持100G及以上速率传输，链路衰减≤0.25dB/km（1550nm）；

3. 工业环境部署：通过-40℃~+70℃高低温循环测试，保障极端气候下性能稳定。

结语
本次测试验证了GYTA53-24B1光缆在模场直径与截止波长参数上的可靠性，其性能表现符合通信网络对单模光纤的严苛要求。安徽飞扬通信将持续以标准化生产为核心，为光通信领域提供高稳定性解决方案。
