OPGW-48B1-80

2025年7月17日，安徽飞扬通信科技有限公司针对OPGW-48B1-80型光纤复合架空地线（OPGW）开展技术研讨会，重点解析其结构设计、核心参数及生产标准。该型号光缆作为电力通信系统的关键组件，兼具地线功能与光纤通信能力，适用于高压输电线路改造项目。

一、OPGW-48B1-80的技术定位

OPGW（Optical Fiber Composite Overhead Ground Wire）通过将光纤单元嵌入架空地线结构，实现电力输送与通信功能的融合。其核心优势包括：

1. 抗电磁干扰：金属结构屏蔽外部电磁干扰，保障光纤信号稳定性；

2. 机械性能：金属铠装提供抗拉强度（≥15kN）与耐腐蚀性，适应复杂气候环境；

3. 空间复用：替代传统地线，减少杆塔改造成本，提升线路利用率。

二、型号解析：OPGW-48B1-80

1. 核心参数定义

• OPGW：光纤复合架空地线，符合YD/T 901-2009标准；

• 48B1：

• 48芯：采用48根B1型单模光纤（G.652.D标准），支持长距离低损耗传输；

• B1结构：光纤单元由不锈钢管封装，余长补偿≥4.5%，适应温度变化；

• 80mm²：光缆截面积80平方毫米，平衡机械强度与轻量化需求。

2. 结构设计

• 光纤单元：48芯光纤嵌于不锈钢管内，填充防水化合物，气密性测试压力0.25MPa；

• 金属层绞：

• 内层：铝包钢线（ACS线），抗拉强度≥1800MPa；

• 外层：铝合金线（AA线），直径2.4mm，绞合节距≤15倍缆径；

• 护套材料：低烟无卤聚乙烯（LSZH），厚度1.8±0.15mm，阻燃性能符合GB/T 19666-2019标准。

三、关键生产标准与工艺控制

1. 原材料选型

• 光纤：长飞G.652.D单模光纤，1550nm波长衰减≤0.25dB/km；

• 金属线材：宝钢产高纯度铝包钢线，直流电阻≤0.055Ω/km。

2. 核心工艺流程

• 光纤熔接：采用氩弧焊工艺，气密性测试压力0.3MPa（无泄漏）；

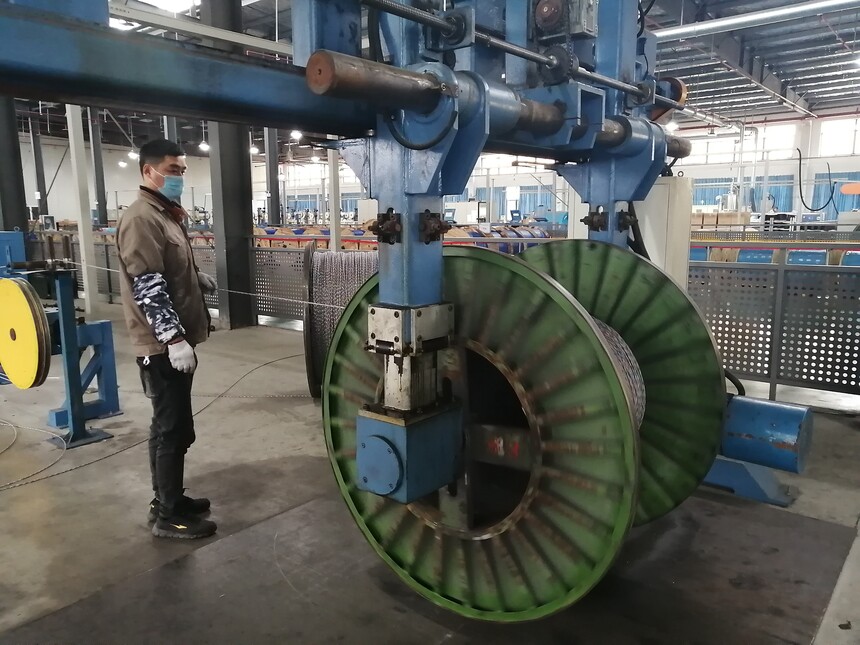

• 金属绞合：高精度绞线机控制张力偏差±3%，避免光纤微弯损耗；

• 护套挤出：120℃高温挤出，厚度公差±0.1mm，表面光洁度Ra≤0.8μm。

3. 质量检测体系

• 出厂检测：

• 光纤衰减（OTDR双向测试，误差≤±0.02dB/km）；

• 护套厚度（游标卡尺多点测量，允差±0.1mm）；

• 抗拉强度（依据GB/T 7424.4-2003标准进行拉伸试验）；

• 环境适应性：

• 高低温循环测试（-40℃~+80℃）；

• 抗压扁性（3000N/100mm压力下护套无变形）。

四、应用场景与性能优势

1. 高压输电线路：适用于110kV及以上电压等级，耐受短路电流≥80kA（2秒）；

2. 通信覆盖：支持48芯光纤传输，单盘传输容量达48×100Gbps；

3. 施工便捷性：光缆直径12.0mm，重量398kg/km，拉重比13.5km，降低杆塔负荷。

五、行业规范与合规性

OPGW-48B1-80的生产严格遵循以下标准：

• 结构设计：参照DL/T 832-2016《光纤复合架空地线》；

• 电气性能：符合IEEE 1138-2012短路电流容量要求；

• 环保要求：护套材料通过环保认证，无卤素释放。

结语
OPGW-48B1-80光缆通过精密的结构设计与严格的生产管控，实现了电力传输与通信功能的高效融合。安徽飞扬通信将持续优化工艺标准，为电力通信项目提供可靠解决方案。
